МОДУЛИ на базе шины CAN

CAN-модуль дискретных
входов на 16 каналов
с микроконтроллером
Di-16mkc






CAN-модуль дискретных входов на 16 каналов с микроконтроллером Di-16mkc
предназначен для формирования и выдачи по линии CAN информационных посылок о состоянии 16-ти дискретных входов либо по запросу модуля центрального процессора, либо спорадически, либо циклически.

Основные параметры устройства:

  • объем ПЗУ микроконтроллера 48 Кбайт
  • объем ОЗУ микроконтроллера 2,5 Кбайт
  • скорость выдачи посылки по линии CAN 1 Мбод
  • интервал между посылками при циклическом обмене от 1 мс с шагом 1 мс
  • напряжение изоляции входа 3,75 кВ
  • напряжение питания +24 В
  • ток потребления не более 40 мA
  • масса не более 0,3 кг
  • габаритные размеры 107 х 75 х 45 мм

Конструктивно модуль силовых выходов выполнен в алюминиевом корпусе Alurail ARP 75/31-105 фирмы BOPLA с креплением на DIN-рейку.

Структурная схема устройства приведена на рисунке 1.

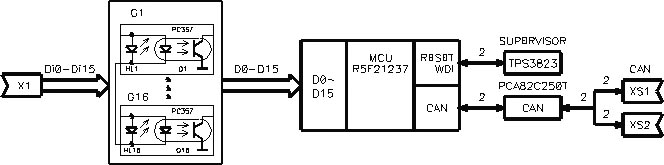

Рисунок 1. Структурная схема модуля силовых выходов Di-16mkc.

Модуль дискретных входов состоит из микроконтроллера (MCU) на микросхеме R5F21237, 16-ти опторазвязанных входов (G1-G16) на оптронах PC357N и контроллера линии CAN на микросхеме PCA82C250.

Микроконтроллер формирует и выдает информационную посылку о состоянии 16-ти входов на клеммах разъема X1 либо по запросу модуля центрального процессора, либо спорадически, либо циклически.
Формат протокола посылок описан в документе «Формат сообщений CAN» .

Кроме того, модуль дискретных входов содержит монитор состояния (SUPERVISOR) на микросхеме TPS3823 для контроля напряжения питания и работы устройства.

Внешний вид платы модуля дискретных входов со стороны установки разъемов, элементов управления и индикации приведен на рисунке 2.

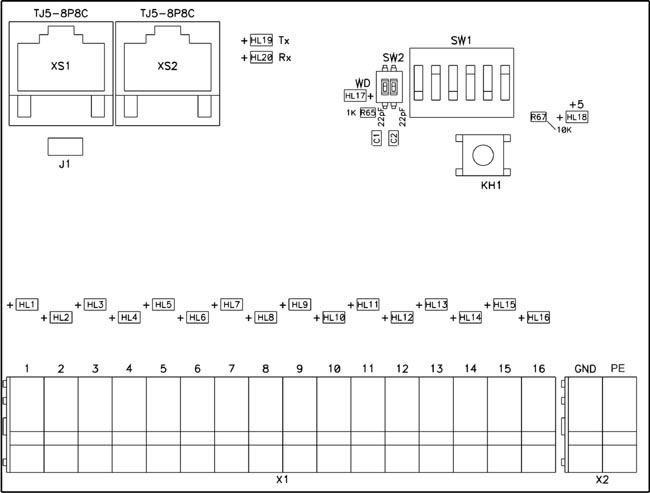

Рисунок 2. Внешний вид платы модуля дискретных входов со стороны установки разъемов, элементов управления и индикации.

Для подключения модуля дискретных входов к внешним линиям использованы разъемы:

- XS1, XS2 (TJ5-8P8C) – для подключения к линии CAN. В качестве заглушки линии использована перемычка J1. Индикация обмена пакетами по линии осуществляется светодиодами HL19, HL20. Наличие двух разъемов линии CAN позволяет последовательно наращивать модули;

- X1 (AWG28-12) – зажимная клеммная колодка для подключения плюсовых контактов 16-ти дискретных входов. Для индикации состояния входов применены светодиоды HL1-HL16;

- X2.1 (AWG28-12) –для подключения общего провода 16-ти дискретных входов.

Программирование микроконтроллера (MCU) осуществляется через стандартный интерфейс E8 (разъем X3 на обратной стороне платы).

Питание модуля осуществляется от стабилизированного источника +24В через разъемы XS1 или XS2, индикация наличия внутреннего напряжения +5В осуществляется светодиодом HL18.

Для принудительного сброса устройства в первоначальное состояние используется кнопка KH1. Индикация импульсов watchdog осуществляется светодиодом HL17, подключение их к монитору состояния – через переключатель SW2.1.

Для установки сетевого адреса CAN-устройства используется 6-ти позиционный переключатель SW1. Он может устанавливаться и с обратной стороны платы (для исключения доступа к нему) или не устанавливаться совсем. В последнем случае сетевой адрес задается программно. Клемма X2.2 (PE) используется для заземления модуля.

Для защиты от пыли, грязи и металлической стружки модуль закрыт сверху прозрачной крышкой из оргстекла.

Назначение контактов разъемов XS1 и XS2:

контакт

1

2

3

4

5

6

7

8



+24 В

+24 В

-

CANL

CANH

-

GND

GND

Для разъема X1 номер контакта означает номер дискретного входа CAN-модуля.
